Automatyczna stacja uzdatniania wody EMEC WDPHRH pH, Redox i chlor

Opis

Automatyczna stacja uzdatniania wody EMEC WDPHRH to kompaktowy system do automatycznej kontroli pH i potencjału Redox (ORP) oraz dozowania środków chemicznych stosowanych w procesie uzdatniania wody.

Urządzenie łączy sterownik oraz dwie pompy dozujące w jednej obudowie. Jedna pompa odpowiada za dozowanie środka do regulacji pH, druga za dozowanie środka dezynfekującego sterowanego na podstawie wartości Redox (ORP).

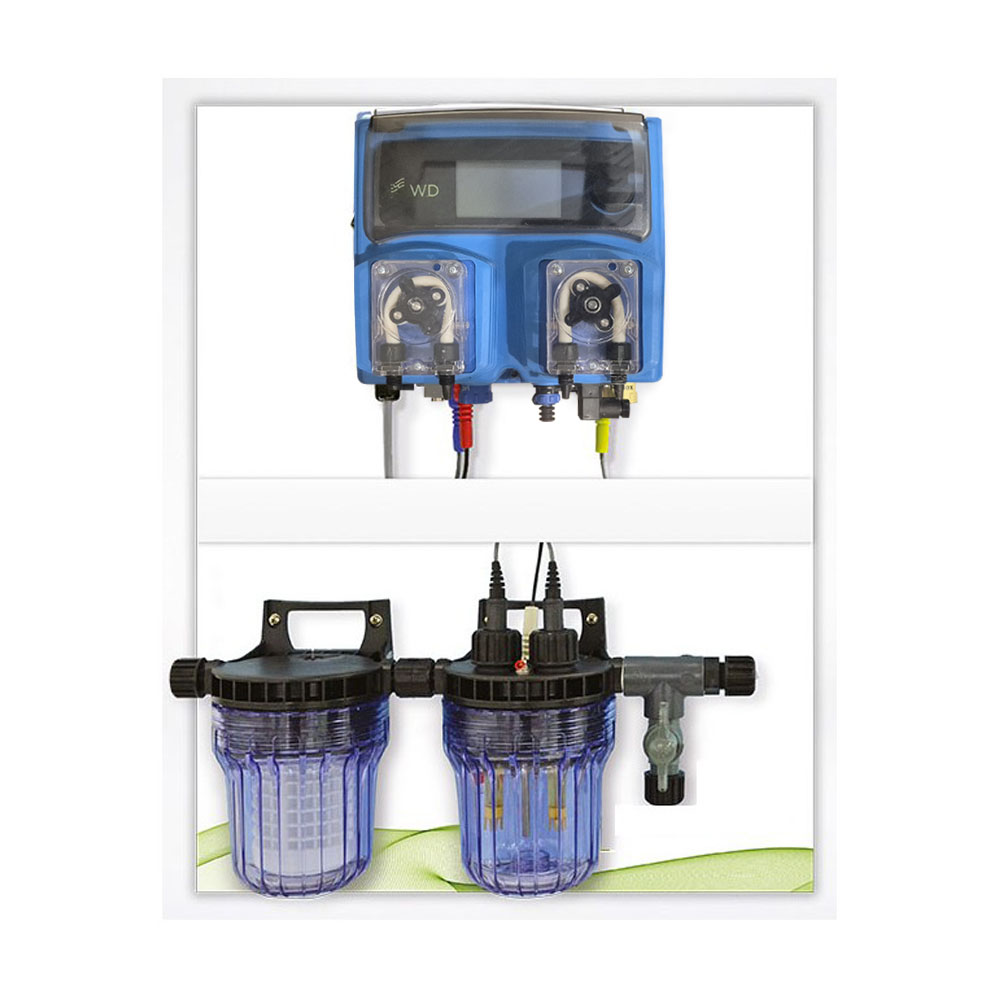

Kompletny system zamontowany jest na panelu o wymiarach 400 × 600 mm, wraz z układem pomiarowym, sondami oraz filtrem.

SPECYFIKACJA PRODUKTU:

Producent: EMEC
Model: WDPHRH
Typ: automatyczna stacja kontroli i dozowania pH oraz Redox
Wymiary kompletnego panelu: 400 × 600 mm
Liczba pomp dozujących: 2
Materiał głowic i części mających kontakt z medium: PVDF
Kontrolowane parametry: pH, Redox (ORP)
Zakres pomiaru pH: 0–14 pH
Zakres pomiaru Redox (ORP): 0–1000 mV
Regulacja pH: automatyczna
Sterowanie dezynfekcją: automatyczne, na podstawie pomiaru ORP
Komunikacja: RS485
Wyjście alarmowe: tak
Wyświetlacz: LCD
Obsługa: pokrętło sterujące

Automatyczna kontrola pH i Redox

Stacja prowadzi ciągły pomiar wartości pH oraz potencjału Redox (ORP) wody.

Na podstawie wskazań sond urządzenie automatycznie steruje pracą dwóch zintegrowanych pomp dozujących.

Pierwszy układ odpowiada za dozowanie środka do regulacji pH.

Drugi układ steruje dozowaniem środka dezynfekującego na podstawie wartości Redox (ORP).

Pomiar ORP nie jest bezpośrednim pomiarem stężenia wolnego chloru w mg/l. Jest to pomiar potencjału oksydacyjno-redukcyjnego wody, wykorzystywany do sterowania procesem dezynfekcji.

Zintegrowane pompy dozujące

WDPHRH wyposażony jest w dwie zintegrowane pompy dozujące, przeznaczone do dozowania:

• środka do regulacji pH,
• środka dezynfekującego sterowanego wartością Redox (ORP).

Głowice pomp oraz części mające kontakt z dozowanym medium wykonane są z PVDF.

Producent oferuje WDPHRH w różnych wariantach wydajności i ciśnienia, dlatego dokładne parametry pomp zależą od konkretnej konfiguracji urządzenia.

Układ pomiarowy

System wyposażony jest w sondę EMEC EPHS do pomiaru pH oraz sondę EMEC ERHS do pomiaru Redox (ORP).

Sondy zamontowane są w uchwycie pomiarowym EMEC NPED4.

Przed układem pomiarowym znajduje się filtr EMEC NFIL60, który ogranicza przedostawanie się zanieczyszczeń do komory sond.

WYPOSAŻENIE KOMPLETNEGO PANELU:

• jednostka sterująco-dozująca EMEC WDPHRH,
• 2 zintegrowane pompy dozujące,
• sonda pH EMEC EPHS,
• sonda Redox EMEC ERHS,
• filtr sond EMEC NFIL60,
• uchwyt sond EMEC NPED4,
• zawory dozujące, 2 szt.,
• zawory ssące z filtrem, 2 szt.,
• przewody PE do dozowania chemii,
• przewody PVC do poboru chemii,
• przewody PVC do odpowietrzania,
• przewód PE układu pomiarowego,
• panel montażowy 400 × 600 mm.

WEJŚCIA STEROWNIKA:

• sonda pH,
• sonda Redox (ORP),
• kontrola poziomu środka pH,
• kontrola poziomu środka dezynfekującego.

WYJŚCIA STEROWNIKA:

• sterowanie pompą pH,
• sterowanie pompą Redox,
• wyjście alarmowe.

KOMUNIKACJA:

• RS485.

Najważniejsze zalety

Kompaktowa konstrukcja WDPHRH łączy sterownik oraz dwie pompy dozujące w jednej jednostce, dzięki czemu system zajmuje mniej miejsca niż rozwiązania z oddzielnym sterownikiem i pompami.

Automatyczna kontrola pH i Redox pozwala dozować środki chemiczne na podstawie aktualnych parametrów wody.

Zastosowanie sond EPHS i ERHS oraz filtra NFIL60 i uchwytu NPED4 tworzy kompletny układ pomiarowy przeznaczony do ciągłej kontroli parametrów wody.

Zastosowanie

Stacja przeznaczona jest do automatycznego uzdatniania wody w instalacjach basenowych i innych układach wymagających kontroli pH oraz Redox.

System pozwala automatycznie regulować pH oraz sterować dozowaniem środka dezynfekującego na podstawie wartości ORP.

Parametry pracy oraz wartości zadane należy dostosować do konkretnej instalacji, stosowanej chemii oraz warunków eksploatacji.

PRODUCENT/PODMIOT ODPOWIEDZIALNY

Nazwa: EMEC S.R.L.
Ulica i numer budynku: VIA DONATORI DI SANGUE 1
Kod pocztowy: 02100
Miasto: RIETI
